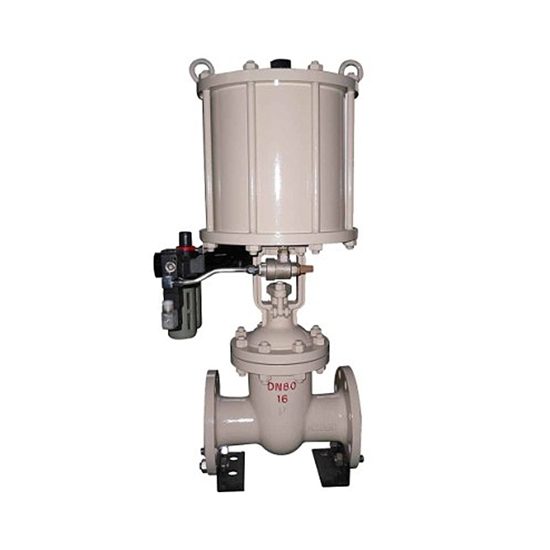

Z641H氣動閘閥

關注次數：

型號：

技術參數：

Z641H氣動閘閥允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要；閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。

Z641H氣動閘閥特點：
1.氣動閘閥的執行機構具有正、反兩種作用功能，故閥的開、關方式有氣開、氣關兩種作用方式。閘閥采用金屬接觸式獨特結構、動作可靠，具有非常高的切斷性能，比常規的切斷閥優勢。允許泄漏量達到10-8×KV。使用范圍廣，溫度可由-196℃至500℃，口徑小至40mm，大至600mm.閥座有平行、60°V型切口和90°V型切口三種，適應不同使用場合需要。
2.閥體可用夾套形式保溫，用以介質冷卻后易堵塞，凝結或結焦場合使用。

Z641H氣動閘閥選用材料:

1.閥體、閥蓋：ZG230-450閥板：1Cr18Ni9Ti堆焊司太萊合金閥桿：1Cr18Ni9Ti閘板：1Cr18Ni9Ti堆焊司太萊合金氣缸：無縫鋼管活塞：鑄鋁合金密封圈：耐油O型橡膠
2.墊料：聚四氟乙烯，柔性石墨
Z641H氣動閘閥主要技術參數:

公稱通徑DN(mm)	40	50		80	100	125	150	200	250	300	350	400	450	500	600
額定流量系數KV	170	270		510	940	1400	2200	3500	8500	9600	13000	17000	55000	27000	38000
公稱壓力PN(MPa)	1.66.4
活塞直徑D(mm)	120	160	280	360	420	540
操作壓力P(MPa)	0.3~0.5
介質溫度t(℃)	標準：-20~250高溫：250~500低溫：-196~-20
允許泄漏量	10-8×KV
流量特性	近似直線
動作方式	繼續、連續（配閥門定位器）
