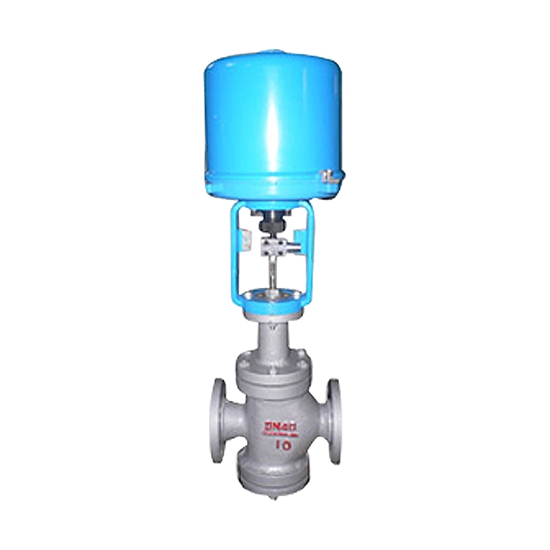

ZDLN電動精小型雙座調節閥

關注次數：

型號：ZDLN

技術參數：

ZDLN電動精小型雙座調節閥填　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　套：2Cr13

ZDLN電動精小型雙座調節閥采用雙導向結構,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性準確、拆裝方便等優點.廣泛應用于準確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合。

本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400。適用流體溫度有-250℃~+560℃范圍內多種檔次。泄漏量標準為Ⅱ級或Ⅳ級。流量特性為線性或等百分比.多種多樣的品種規格可供選擇。

電動雙座調節閥主要零件材料

閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填　料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊　片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯　套：2Cr13

電動雙座調節閥外形尺寸

公通徑			25	32	40	50	65	80	100	125	150	200	250	300
L（mm）	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	740	805
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	750	820
H1（mm）			117	120	139	144	188	208	220	268	278	320	441	503
配PSL	H（mm）	普通型	907	910	955	960	1112	1122	1134	1213	1223	1265	1813	1889
	H（mm）	散熱片型	1037	1040	1085	1090	1275	1285	1297	1412	1422	1464	1058	2134
	D（mm）		176									225
	重量（KG）		22.5	24.5	35.5	39.5	72	85	122	181	237	378	680	840
配361L	H（mm）	普通型	670	673	840	845	1037	1047	1059	1293	1303	1345	1538	1614
	H（mm）	散熱片型	800	803	970	975	1200	1210	1222	1492	1502	1544	1783	1859
	D（mm）		225							310
	重量（KG）		30	32	51	55	87	100	137	194	250	391	720	880
