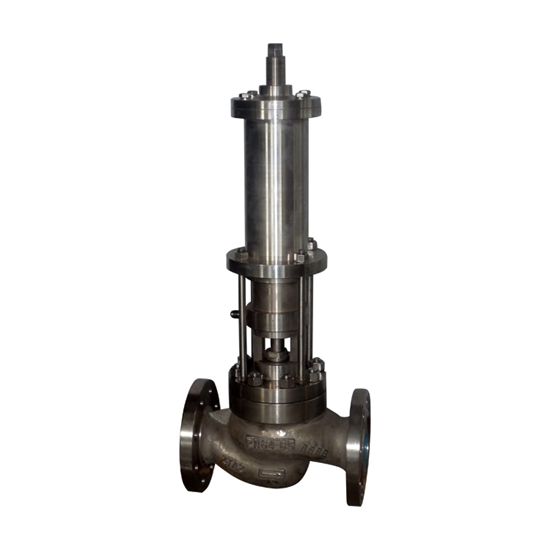

該自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。又稱自力式控制閥。

自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制準確。

該自力式流量調節閥主要技術參數

公稱通徑：DN15～250mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
法蘭標準：ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式：標準型-17～+450℃
壓蓋型式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式：單座、套筒型閥芯
流量特性：線性
有效面積：32※ 80 250 630
壓力設定范圍（MPa）：0.8～1.6 0.1～0.6 0.015～0.15 0.005～0.035 0.3～1.2 0.05～0.3 0.01～0.07
保證壓力閥正常工作的小壓差△Pmin（MPa） ：≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上下膜室之間的大壓差（MPa）：2.0 1.25 0.4 0.15
材料 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1； 卡套式接頭：R1/4"
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

該自力式流量調節閥安裝重點

1.閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。
2.為便于現場維修及操作，調壓閥四周應留有適當空間。
3.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
4.調壓閥通徑過大(DN≥100 時)，應有固定支架當確認介質很潔凈時，件3可不安裝。
5.位置實在不允許時，旁通閥(手動)可以省略(我們不推薦) 。
6.閥組后根據需要用戶可選配止回閥、安全閥等。

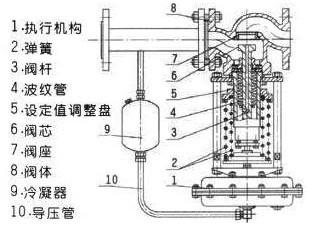

7.閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約 3個月灌水一次。
